Sensor de movimiento Empotrable Orientable techo 360º
Sensor detector de movimiento de empotrar ORIENTABLE de techo, es una solución práctica de ahorro energético que permite el encendido y apagado automático de iluminación led, incandescente, halógena y de bajo consumo.
Se caracteriza porque el cabezal del detector es orientable lo que permite una mejor regulación en la detección frente a modelos con sensor fijo.
El Sensor de movimiento Empotrable Orientable de techo tiene un tamaño pequeño, lo que permite instalarlo empotrado en el techo en espacios reducidos.
Formato circular con Cuerpo de color blanco.

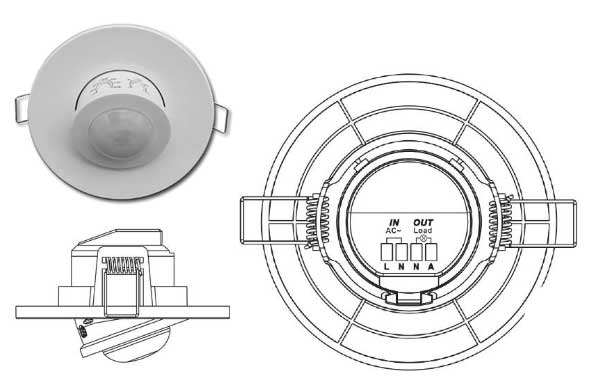

Mediante sus botones rotativos se puede cambiar la configuración de:
Tiempo de encendido, (Ajustable) podemos variarlo desde 10 seg hasta 15 minutos.
Luz ambiental (Ajustable) a partir de la cual queremos que funciones: desde <3Lux a 2000Lux.
El ángulo de detección es de 360º y la distancia máxima de detección es de 8m.
La máxima potencia que admite es de: 300w en iluminación Led y bajo consumo, 1200W (para lámparas halógenas e incandescentes)
INSTALACIÓN:
Desconecte la alimentación eléctrica y asegurando que no se vuelva a conectar.
Afloje los tornillos de la tapa inferior, abra el prensa estopas y pase el cable de conexión a través de la tapa inferior.
Fije la tapa inferior con el tornillo en la posición seleccionada.
Conecte el conductor de fase y el conductor neutro al borne de conexión según el esquema de conexiones.
Coloque el sensor en la tapa inferior, apriete el tornillo, active la alimentación y compruebe el funcionamiento.
PRUEBA:
Si la prueba se hace de día tenga en cuenta que el circuito no funcionará hasta que se haya cubierto el campo de detección del detector con un objeto opaco (toalla, etc.) para provocar la detección.
Gire el dial LUX en el sentido de las agujas del reloj hasta el máximo y el dial TIME hasta el
mínimo.
Después de conectar la alimentación, la carga conectada no funcionará al principio.
Después de aprox. 30 segundos (función de precalentamiento) el sensor estará listo para su uso al apagar y volver a encender.
Este proceso se acorta ahora de (5~15seg.).
Después de apagar la carga, el sensor sólo registrará nuevos movimientos después de 5-10 segundos.
Si no se registran más movimientos, la alimentación se detiene en 5-15 segundos.
Características:
Detector PIR Orientable de techo con rangos de ajuste: Time - Lux
Tensión de funcionamiento: AC 220 - 240 V
Ángulo / rango de detección: 360 grados
Alcance de detección: máx. 8m (<24 °C),
Altura de montaje: máx. 4 metros
Carga máxima: 1 – 300W (fuentes led y compactas),
Tiempo de trabajo ajustable: mín. 10s - máx. 15min
Rango de intensidad de luz: 10 – 2000 lux,
Velocidad detectada: 0,6 – 1,5 m/s,
Consumo de energía: 0,45 W (mientras trabaja),
Potencia del sensor: <10 mW,
Altura de instalación: 1,5 – 4 m.(Máx.)
Temperatura de funcionamiento: -20°C / +40°C
Color del cuerpo: blanco
Material: plástico y aluminio
Dimensiones del producto: Ø 80 x 62mm
Diámetro de corte: Ø 68mm
Peso: 50grs.
Clase de protección: Clase de protección II
Certificado de seguridad: IP20; CE & RoHS
