Amplificador Tiras led RGB 12-24VDC 3 canales
Las tiras de LED no se pueden conectar en serie indefinidamente. Para evitar caídas de tensión se necesita instalar este amplificador de señal cada 10 metros.
El Amplificador Tiras Led RGB 12-24VDC con una potencia de salida de 288W (a 12V) / 576W (a 24V) acondiciona la señal a lo largo del tramo de tira LED, posibilitando que la intensidad que pasa por la tira se mantenga estable y sin ninguna caída en la totalidad de su recorrido. Cuenta con una entrada y una salida para adaptar los dos tramos de tiras LED y 1 entrada para la fuente de alimentación deseada, salida de 3 canales x 8A.
Su uso es necesario cuando tienes que prolongar la señal para cubrir mayor distancia lineal y evitar caídas de tensión y amplifica la señal proveniente del controlador RGB.
Se instala entre las dos tiras de Led RGB respetando las indicaciones IN (Entrada) OUT (Salida) con su correspondiente conexión a la alimentación de 12VDC.
El amplificador también se puede utilizar para las tiras de LEDs de un solo color o tiras de LEDs de un solo color con polaridad + - ( 1 canal ), por ejemplo, para pasar la señal de atenuación o de encendido / apagado.
En este caso, sólo se utilizan el polo positivo y el canal R.
En el caso de las tiras de 2 canales, se utiliza el polo positivo y los canales R B.
Se necesita una fuente de alimentación DC 12-24V , que se conecta directamente al amplificador. La alimentación debe corresponder a la especificación de la tensión de los LEDs a controlar (12-24 V).

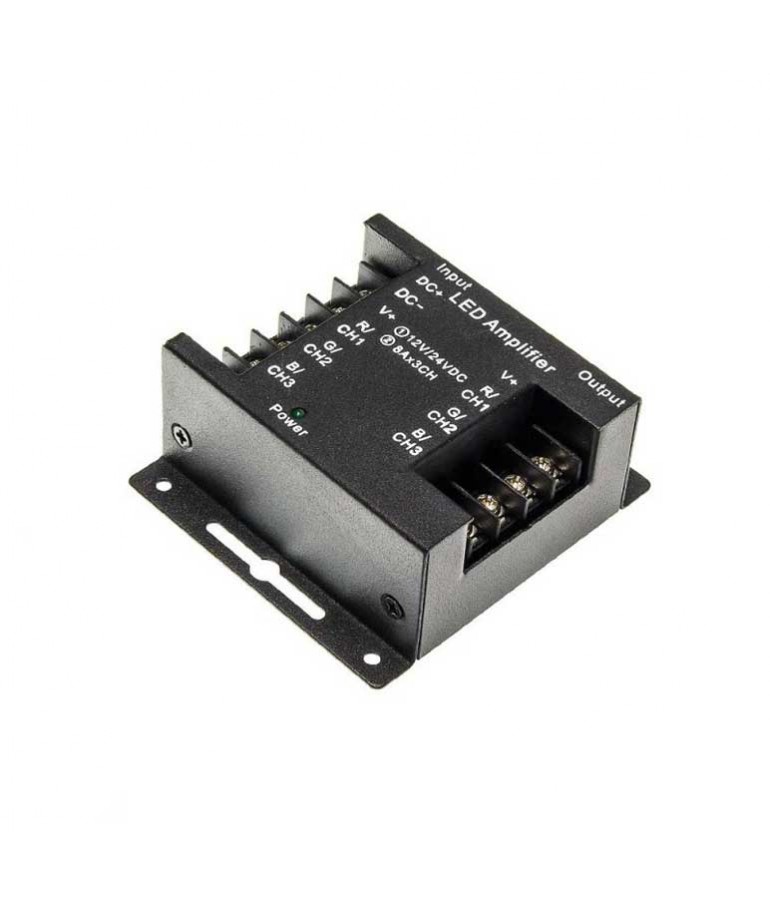

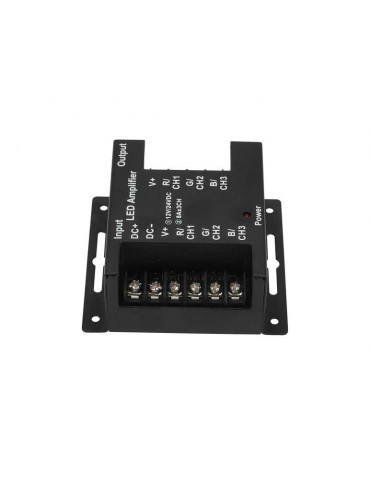

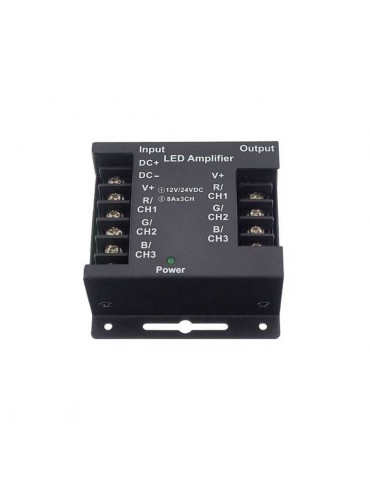

6 Bornes de entrada conexión a la fuente Power +/- V+ y tira Led V+ R-CH1/G-CH2/B-CH3, 4 de salida V+ R-CH1/G-CH2/B-CH3.
El Amplificador Tiras led RGB 12-24VDC, tiene función de protección de polaridad de entrada.
Control de tensión estable para tiras LED u otro tipo de dispositivo LED regulable.
Resistente ante interferencias radiofónicas.
8 amperios por color.
Puede alimentarse de forma separada ó desde una única fuente al inicio del recorrido.

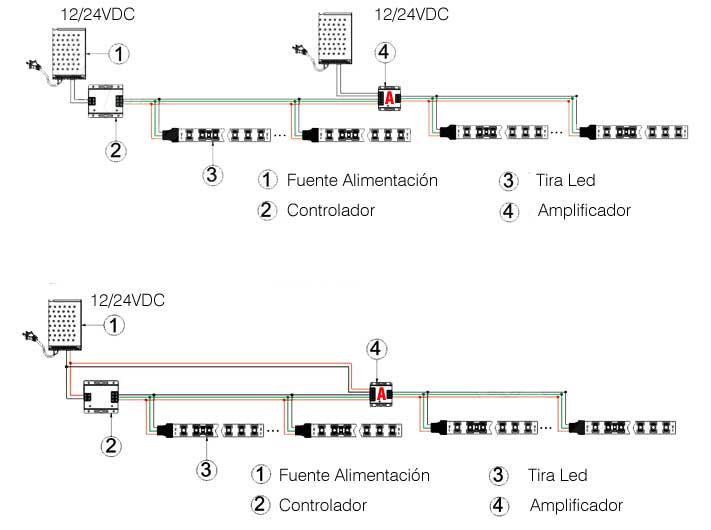

Esquema de conexión
Características y Ventajas:
Alimentación de entrada:12/24VDC
Material: aluminio
Color: negro
Salida de la señal (3 bornes de 8A por color).
Corriente de salida: 8A (por canal)
Potencia de salida: 3 x 8A máx. 288W (a 12V) / 576W (a 24V)
Dimensiones: LxAxA [mm]: 80x70x30mm
Certificado de seguridad: IP21; CE y RoHS
2 años de garantía.
Permite ampliar los metros de instalación de las Tiras Led RGB sin pérdida de tensión.
