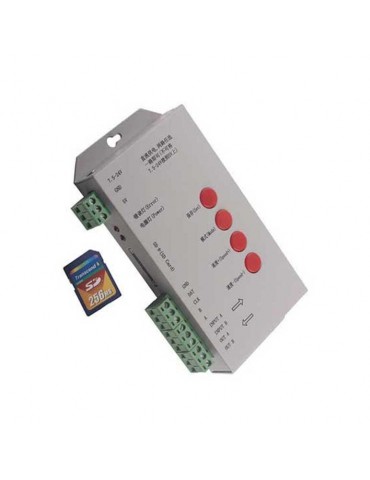

Controlador Digital Pixel LED RGB SD Tiras LED RGB
Controlador de atenuación inteligente RGB dedicado a la iluminación con Tiras LED Digital Pixel con soporte para DMX512.
El Controlador modelo 6331 posee chip de control de Ordenador avanzado, ecnología de ajuste de brillo digital PWM (Modulación de ancho de pulso) más avanzada.
Puede ser controlado remotamente por IR / RF 2.4HGz.
Incluye una memoria SD de 128MB. Soporte para DMX512
Regulación a distancia mediante mando RF puede satisfacer las necesidades de iluminación de diferentes períodos de tiempo y diferentes entornos de iluminación comercial o doméstica, extender la vida útil del LED, y ahorrar energía.
El Controlador Digital Pixel LED RGB Tiras Led Digital, Permite realizar el efecto del cambio de luz de color, como el salto y el cambio gradual ó running.
Incluye una memoria SD de 128MB. Soporte para DMX512
Controlador Programador PIXEL LED RGB con soporte DMX512, Para programar funciones y efectos es necesario el software gratuito LED EDIT 2014, que es un programa gratuito que le permite configurar el controlador T-1000 (6331) de pixel LED RGB para tarjetas SD. El programa detecta automáticamente el dispositivo conectado a su ordenador y le permite configurar sus proyectos, lograr los efectos de vídeo que desea, además de previsualizar y editar las grabaciones..
El controlador para pixeles 6331 con memoria SD puede controlar hasta 2048 pixeles de led inteligentes o SPI, soporta los IC, WS2801, WS2811/12, LDP8806 o DMX.
El Controlador 6331 SD card RGB Led Pixel Controller es ideal para aplicaciones fuera de línea o que requieran de una a varias secuencias, es ideal para proyectar gráficos para realizar paredes de pixeles para proyección de gráficos, imágenes o secuencias. La ventaja de este controlador con tarjeta para Tira Led Digital es que no requiere de un Ordenador para operar ya que las variadas secuencias o el modo secuencial que elijas para que se iluminen los pixeles de la Tiras led se guardan directamente en la memoria SD y se puede utilizar sin necesidad de un Ordenador.
También se pueden conectar varios controladores 6331 en serie para poder controlar un mayor número de Tiras Led RGB.
Este modelo de Controlador se ha convertido en uno de los preferidos para controlar luces de Tiras led Digital, por su precio accesible y por su fácil conexionado. El controlador 6331 permite controlar la mayoría de los CI (Circuitos Integrados) ó chips de 8 bits, en 256 niveles de combinaciones de color, una sola salida del controlador maneja hasta 1024/2048 pixeles, dependidendo de la velocidad a la que se ejecuten las secuencias.
El modelo 6331 cuenta con una salida, cuando controla 512 pixeles la velocidad puede alcanzar hasta 30fps, después de 512 la velocidad de cuadros por segundo disminuirá de manera automática, el controlador puede almacenar un máximo de 16 secuencias diferentes. El controlador 6331 es uno de los controladores de luces led que se utiliza en la actualidad en diferentes aplicaciones como efecto lumínico original y en anuncios luminosos.
El controlador 6331 soporta hasta 2048 Pixeles de Luces Led, es decir, puede manejar 61444 canales.
Ventajas:
32—256 Niveles de Gris, Corrección GAMMA por Software
Reglas y funcionamiento estandarizado, sistema abierto
Puerta de salida única, hasta 2048 unidades.
Almacenamiento de hasta un máximo de 16 programas pre-grabados, permite copiar varios archivos a la tarjeta SD en el orden deseado luego de formatear la tarjeta SD con formato “FAT”.
Los programas deberán ser nombrados en orden (Ej. 00_1.led, 01_1.led, 02_1.led.)
Compatible con chip integrado único o de doble linea.
NOTA: Al utilizar menos de 512 pixels, la velocidad de fotogramas (fps) puede ser de hasta 30fps. Al utilizar mas de 512 pixels la velocidad se ralentizará automáticamente.
Descargue de forma gratuita el software LED EDIT 2014 haciendo clic en este enlace.

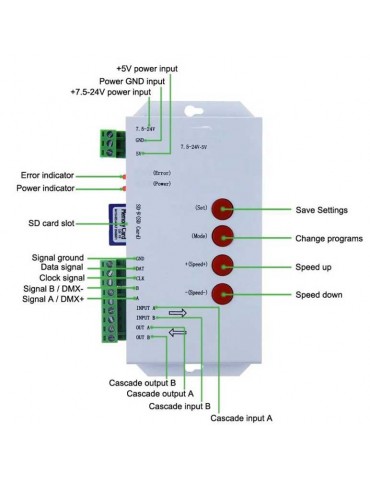

Funcionamiento de los botones:
SET: Guardar configuración (guardar el archivo de configuración actual y la velocidad de reproducción).
MODE: Cambiar de programa.
SPEED+: Aumentar la velocidad.
SPEED- : Disminuir la velocidad.
Si presionamos SPEED+ y SPEED- simultáneamente, el programa se reproducirá.
Señal TTL (245/SPI): señal RS485.
CLK > Señal CLOCK B > señal A / DMX+
DAT > Señal DATA A > señal B / DMX-
GND > Señal GND GND > señal ground

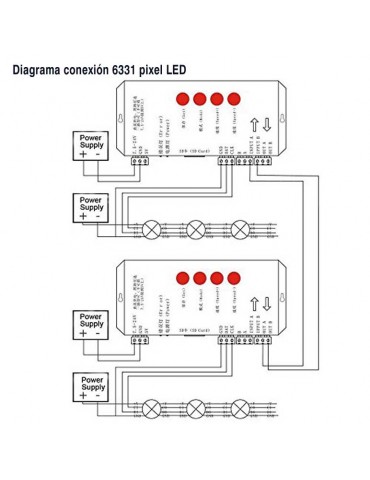

Conexión multiple:
Múltiples controladores 6331 pueden ser interconectados en cascada y trabajar sincronizadamente.
El Controlador 6331 tiene una señal TTL (SPI) y puerto de salida RS485, permite controlar hasta 2048 pixels.
Cuando el módulo pixel es de un solo integrado se deberá conectar solamente DAT y GND del controlador.
Si el mismo es de doble integrado deberá conectarse DAT, CLK y GND del controlador.
Si requiere del uso de señal RS485 se deberá conectar al controlador A con LED A (DMX+), controlador B con LED B (DMX-).
Nomenclatura para los programas:
Nombre para programa en controlador Nº1:
“00_1.led” --------- Programa Nº 1 para controlador Nº 1
“01_1.led” --------- Programa Nº 2 para controlador Nº 1
“02_1.led” --------- Programa Nº 3 para controlador Nº 1
……
“15_1.led” --------- Programa Nº 15 para controlador Nº 1
Nombre para programas en controlador Nº2
“00_2.led” --------- Programa Nº 1 para controlador Nº 2
“01_2.led” --------- Programa Nº 2 para controlador Nº 2
“02_2.led” --------- Programa Nº 3 para controlador Nº 2
“15_2.led” --------- Programa Nº 15 para controlador Nº 2
Tarjeta de memoria:
** No la retire si el controlador está encendido, apagar antes el controlador **
Se sugiere el uso de tarjetas SD de alta velocidad.
Capacidad: 128MB - 2GB
Formato: FAT. (Formatear la tarjeta con este formato es imprescindible)
Extensión: *.led
Tensión de entrada DC5V/7,5-24V
Encendido instantáneo 0.1s
Características:
Consumo de energía 8 kWh/1000h
IP 20
Material Aluminio
Color: Gris
Tarjeta de memoria Sí, SD
Capacidad de la tarjeta de memoria 128MB-2GB
Formato de la tarjeta de memoria FAT
Formato de almacenamiento de la tarjeta de memoria *.led
Tipo de tarjeta de memoria SD, SDHC
Frecuencia de funcionamiento 50-60Hz
Puerto de señal Puerto de conexión de 3 pines
Tamaño del producto 160x95x30mm
Programas almacenados Máx. 16 programas
Píxeles soportados 1024/2048
Temperatura -30°C / +50°C
Garantía 2 años
Peso del producto 250gr.
