DALI Dimmer LED Driver Push Dim 12/24VDC Tiras Led
Regulador Led DALI Dimmable de voltaje constante, entrada 12/24VDC, salida2V/240W-24V/480W,4 canales x 5A función pulsador Push DIMM.
El DALI Dimmer LED Driver de la serie con protocolo DALI, está desarrolado para la atenuación suave y pareja 0-100% de Tiras LED pudiendose controlar con las funciones de control inteligente desde el Master DALI ó desde un pulsador externo ya que tiene la función PUSH DIMMER.

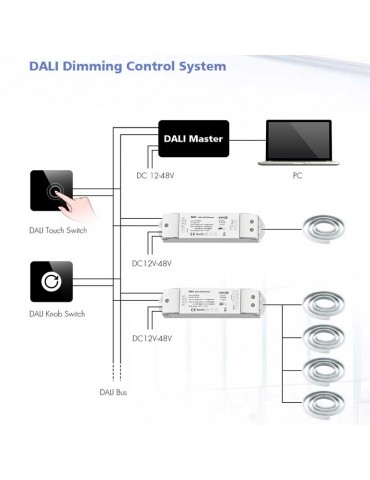

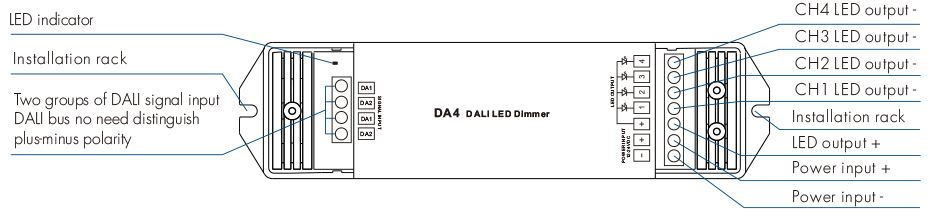

Este producto está diseñado con 4 direcciones DALI de entrada y 4 canales de salida que trabajan de forma separada, la dirección DALI es asignada por el controlador DALI.

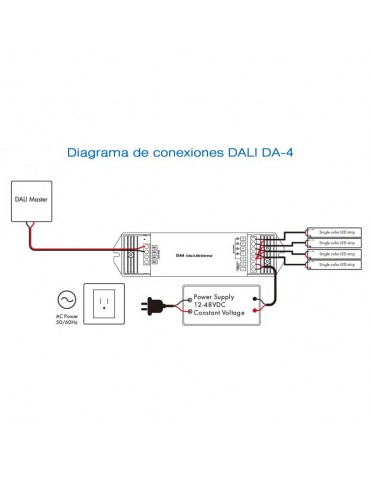

Las direcciones DALI serán asignadas automáticamente por el MASTER DALI, 4 direcciones DALI, 4 canales que trabajan por separado, si se conecta con un interruptor pulsador utilizando la conexión Push DIM, se conseguirá la función de encendido/apagado y regulación de la Tira LED.
Características y Ventajas:
4 direcciones/4 canales/tensión constante/regulación digital PWM
Rango regulación: 0-100%
Curva de regulación: logarítmica
Conexión con pulsador externo (Switch) funciones on/off Dimmer-Push Dimmer.
*Protección contra sobrecalentamiento, contra polaridad inversa, cortocircuitos y sobrecarga, se reinicia automáticamente.
Función Push activable para encendido / apagado con dimmer.
De acuerdo con el protocolo estándar DALI IEC 62386-102, IEC 62386-207 y en conformidad con los productos DALI, DALI 2.
-Función PUSH DIM
● Pulsación corta:
Enciende o apaga la luz.
● Pulsación larga (1-6s):
Mantenga la pulsación para atenuar la luz de forma escalonada,
Con cada otra pulsación larga, el nivel de luz pasa al sentido contrario.
● Memoria de regulación:
La luz vuelve al nivel de atenuación anterior cuando se apaga y se enciende de nuevo, incluso en caso de fallo de alimentación.
● Sincronización:
Si más de un controlador están conectados al mismo interruptor pulsador, haga una pulsación larga durante más de 10s,
entonces el sistema se sincroniza y todas las luces del grupo se atenúan hasta el 100%.
Esto significa que no hay necesidad de ningún cable de sincronización adicional en instalaciones más grandes.
Recomendamos que el número de mandos conectados a un pulsador no exceda de 25 unidades,
La longitud máxima de los cables desde el pulsador hasta el controlador no debe ser superior a 20 metros.
La interfaz Push-Dim suministrada permite un método sencillo de regulación utilizando interruptores de pared sin enclavamiento (momentáneos) disponibles actualmente en el mercado.
Características:
Tipo de señal: DALI + PUSH DIM
Rango regulación: 0-100%
Curva de regulación: logarítmica
Tensión entrada: 12-24V DC
Tipo: Voltaje constante
Corriente entrada: 20,5A
Corriente salida: 4 Canales 5A/Canal
Tensión salida: 12-24V DC
Potencia: máx. 240W (4x60W) 12V /480W (4x120W) 24V
Material: pc
Control: DALI (1 dirección DALI)
Protocolo estándar DALI IEC 62386-102, DALI IEC 62386-207
La dirección DALI es asignada automáticamente master DALI
Frecuencia PWM: 2000Hz (por defecto)
Protección: contra Polaridad inversa/sobre calentamiento/ cortocircuito

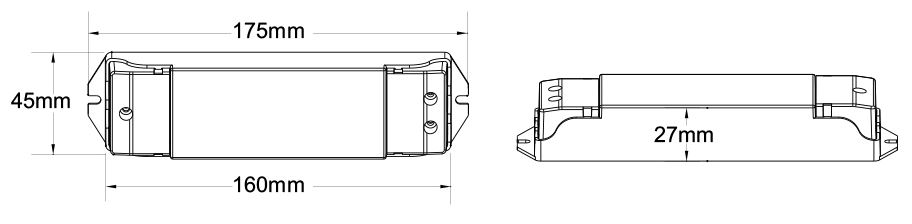

Dimensiones [LxAxA]: 175 x 45 x 27mm
Certificado de seguridad: IP20; CE y RoHS
