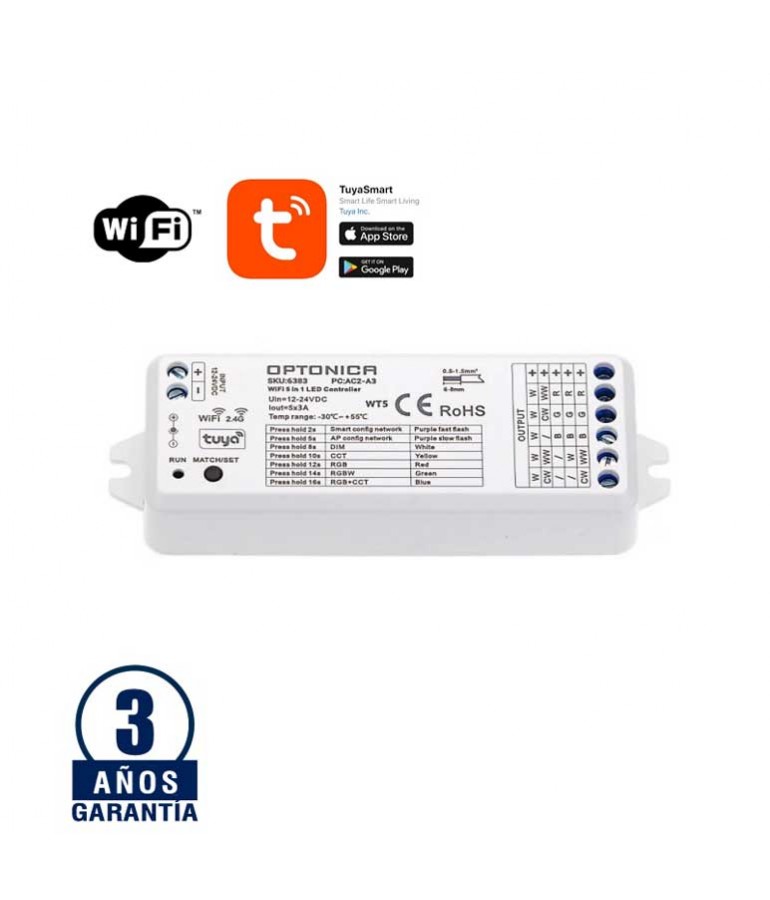

Controlador LED WiFi RF 5 en 1 Tiras Led 12/24v RGB/RGB-W/RGB-CCT/DIM/MUSICA
Controlador LED WiFi y RF mediante smartphone ó mando RF, para tiras de Led, 5 funciones en 1 RGB/ RGB+W/ RGB+CCT/ DIMMER/ CCT
Controlador WiFi y RF 2.4GHz 5 en 1 Led, control de funcionamiento con smartphone mediante la APP Gratuita TUYA, ó también mediante mando por control remoto RF.
El Controlador LED WiFi RF 5 en 1 Tiras Led, Controla la iluminación de tus tiras de led mediante tu teléfono móvil con este controlador y la APP Gratuita Tuya, soporta el encendido/apagado, cambio de color RGB, temperatura de color y ajuste de brillo, retraso en el encendido/apagado porgramable de la luz, ejecución del temporizador, edición de escenas y función de reproducción de música.
Control de voz, soporta amazon ECHO y TmallGenie altavoz inteligente.
Se puede combinar con nuestros modelos de mando a distancia RF 2.4GHz (opcional).
El controlador va conectado entre la fuente de alimentación y la tira de led.
Entrada de alimentación 12/24v DC con salida de voltaje constante de 5 canales.
El usuario necesita establecer el tipo de luz pulsando la tecla antes de la conexión de red de la APP de Tuya y hacer coincidir el mando a distancia RF del mismo tipo de luz.
Este controlador también puede funcionar como convertidor de WiFi-RF, a continuación, utilizar Tuya APP para controlar uno o más RF LED controlador o RF LED controlador de atenuación de forma sincrónica.
Tiempo de encendido y apagado de la luz 3s seleccionable.
El alcance de transmición es de 30m y se mide en un entorno libre (sin obstáculos), por favor, consulte la distancia de prueba real antes de la instalación, en caso de haber muchos obstáculos, mobiliario, tabiques, etc. esta distancia puede verse disminuida.
Por favor, compruebe si la red del router WiFi se encuentra en la banda 2.4G(normalmente), la banda 5G no está disponible, y observe de no ocultar su red WiFi de router.
Por favor mantener la distancia entre los dispositivos y el router cerca no más de 15m, y comprobar las señales WiFi.
Funciones y conexionado del controlador Receptor WiFi RF:

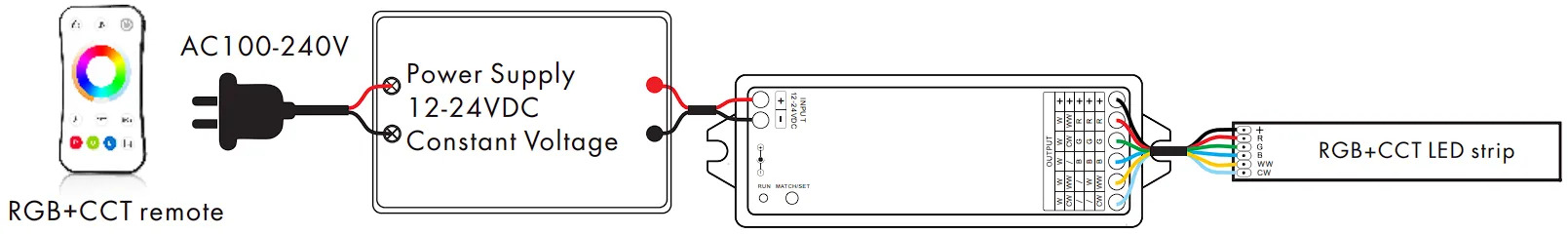

*Control remoto RGB+CCT
Mantenga pulsada la tecla match/set durante 16 segundos, hasta que el indicador LED RUN se vuelva azul, entonces suelte, el mando se convertirá en el tipo RGB+CCT, entonces haga la configuración inteligente mediante la APP de tuya, o pulse brevemente la tecla match para emparejar con el mando RF RGB+CCT.

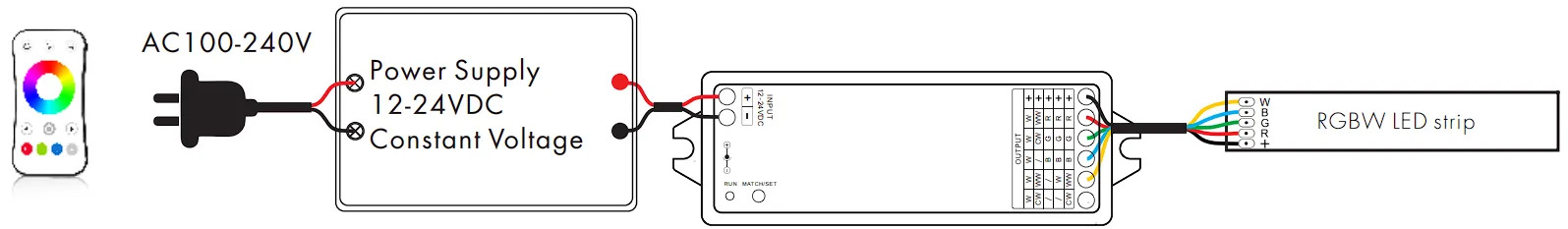

*Control remoto RGBW
Mantenga pulsada la tecla match/set durante 14 segundos, hasta que el indicador LED RUN se ponga en verde, luego suéltela, el mando se convertirá en el tipo RGBW, luego haga la configuración inteligente mediante la APP de Tuya, o pulse brevemente la tecla match para emparejar con el mando RF RGBW.

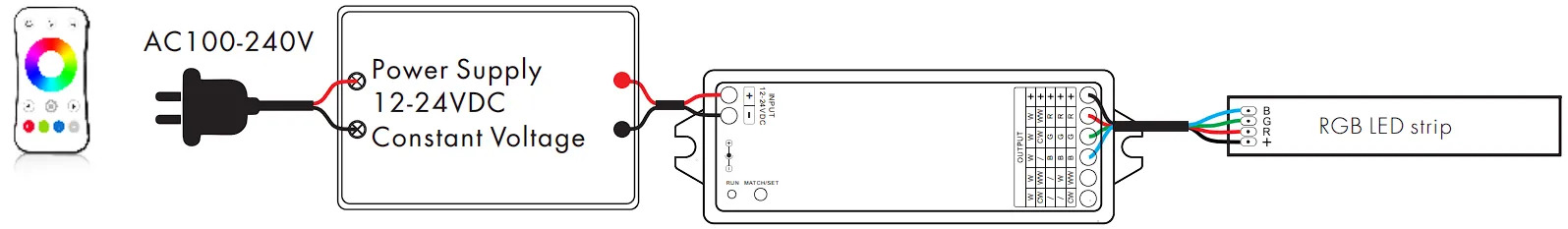

*Control remoto RGB
Mantenga pulsada la tecla match/set durante 12 segundos, hasta que el indicador LED RUN se ponga en rojo, luego suéltela, el mando se convertirá en el tipo RGB, luego haga la configuración inteligente mediante la APP de tuya, o pulse brevemente la tecla match para hacerla coincidir con el mando RF RGB.

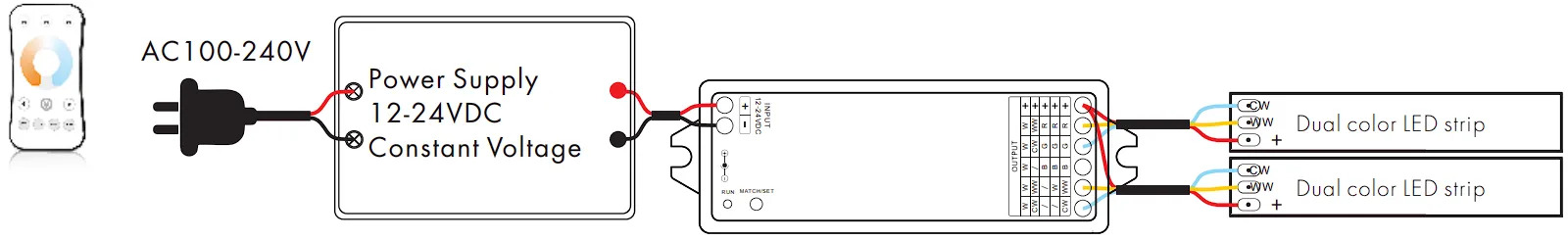

*Control remoto regulación dualcolor CCT
Mantenga pulsada la tecla match/set durante 10 segundos, hasta que el indicador LED RUN se vuelva amarillo, luego suéltela, el controlador se convertirá en el tipo CCT,
A continuación, realice la configuración inteligente mediante la APP de tuya, o pulse brevemente la tecla match para que coincida con el mando a distancia CCT RF

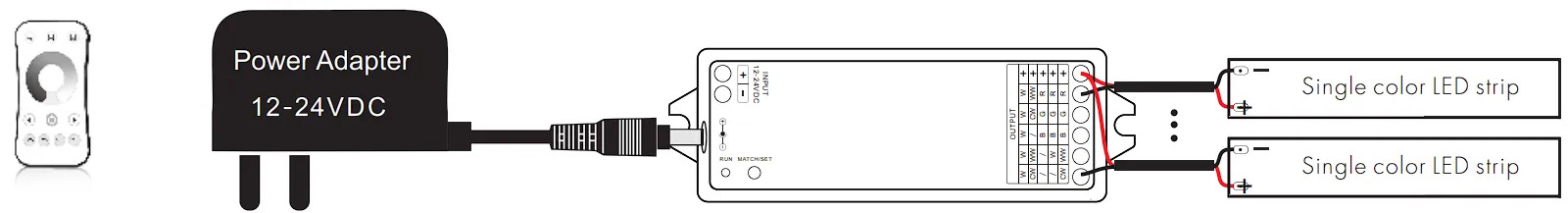

*Control remoto regulación monocolor
Mantenga pulsada la tecla match/set durante 8 segundos, hasta que el indicador LED RUN se vuelva blanco, luego suéltela, el controlador se convertirá en el tipo DIMMER, luego haga la configuración inteligente mediante la APP de tuya, o pulse brevemente la tecla match para que coincida con el control remoto RF de regulación.
**Conexión a la APP Gratuita Tuya
Mantenga pulsada la tecla Match/Set durante 2 segundos, o pulse dos veces la tecla Match/Set rápidamente, o mantenga pulsada la tecla Match/Set durante 8-16 segundos para establecer 5 tipos de luz
Borrar la conexión de red anterior, entrar en el modo de configuración inteligente, el indicador LED púrpura parpadea rápidamente, el LED de salida parpadeará 10 veces.
Mantenga pulsada la tecla Match/Set durante 5s:
Borra la conexión de red anterior, entra en el modo de configuración AP, el indicador LED púrpura parpadea lentamente.
Si la configuración inteligente falla, por favor intente la configuración del AP.
Repita el encendido y apagado durante 5 veces consecutivas, también borrará la conexión de red anterior, entrará en el modo de configuración inteligente, el LED de salida parpadeará 10 veces.
Si la conexión de red de Tuya APP tiene éxito, el indicador LED RUN dejará de parpadear en color púrpura, y cambiará al color del tipo de luz correspondiente (Blanco: DIM, Amarillo: CCT, Rojo: RGB, Verde: RGBW, Azul: RGB+CCT). y en Tuya APP, puede encontrar el dispositivo RGB+CCT (u otro DIM, CCT, RGB o RGBW).
Interfaz Tuya APP Modo ajuste del color blanco:

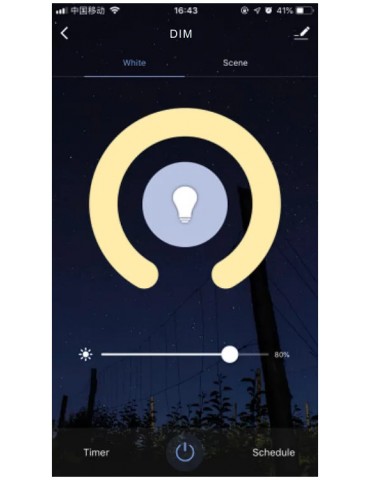

Para el tipo DIM: (Atenuación-dimmer)
Toque la diapositiva de brillo para ajustar el brillo.
Para el tipo RGB: Color
Toque la diapositiva de brillo, obtenga el blanco mezclado RGB primero, luego para ajustar el brillo del canal blanco.
Para el tipo RGBW: Color+Blanco
Toque la diapositiva de brillo, ajuste el brillo del canal blanco
Interfaz Tuya APP Modo ajuste de temperatura de color:
Para el tipo CCT: (Temperatura del color)
Toque la rueda de color para ajustar la temperatura de color.
Toque la diapositiva de brillo para ajustar el brillo.
Para el tipo RGB+CCT: (Color+Temperatura del color)
Toque la rueda de color para ajustar la temperatura de color, el RGB se apagará automáticamente.
Toque el botón de brillo para ajustar el brillo del blanco.
Interfaz Tuya APP Modo ajuste del color:
Para el tipo RGB o RGBW: (Color ó Color+Blanco)
Toque la rueda de color para ajustar el color RGB estático.
Toque la diapositiva de brillo para ajustar el brillo del color.
Toque la diapositiva de saturación para ajustar la saturación del color, es decir, el gradiente del color actual al blanco (RGB mixto).
Para el tipo RGB+CCT: (Color ó Temperatura del color)
Toque la rueda de color para ajustar el color RGB estático, WW/CW se apagará automáticamente.
Toque la diapositiva de brillo para ajustar el brillo del color.
Toque la diapositiva de saturación para ajustar la saturación del color, es decir, el gradiente del color actual al blanco (RGB mixto).

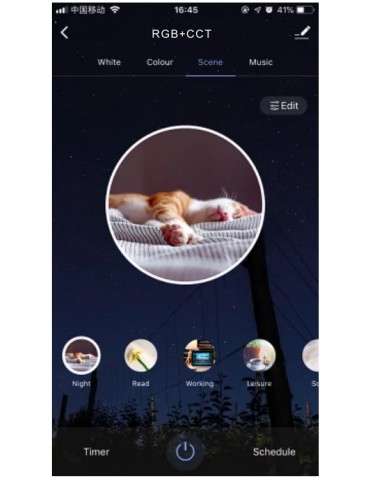

**Interfaz Tuya APP Modo ajuste de la escena:
Del 1 al 4 la escena es de color estático para todos los tipos de luz. El color interno de estas escenas puede ser editable.
Del 5 al 8 Las escenas son dinámicas para los tipos RGB, RGBW, RGB+CCT, como el fundido verde de entrada y salida, el salto RGB, el salto de 6 colores y la suavidad de 6 colores.

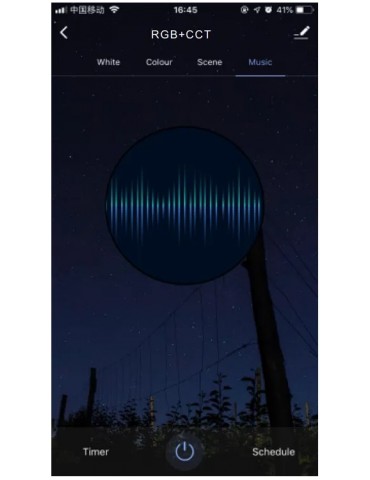

**Interfaz Tuya APP ajuste Música, Temporizador, Programación:
Para la reproducción de música se puede utilizar el reproductor de música del teléfono móvil inteligente o el micrófono como entrada de señal de música.
La tecla del temporizador permite encender o apagar la luz programable en las próximas 24 horas.
Mediante la tecla Schedule (Temporizador programador) se pueden añadir múltiples temporizadores para encender o apagar la luz según diferentes periodos de tiempo.
Lista de modos dinámicos para RGB/RGBW:
1 Salto RGB
2 RGB suave
3 Salto de 6 colores
4 6 colores suaves
5 Amarillo cian púrpura suave
6 Fundido de entrada y salida de RGB
7 Fundido rojo de entrada y salida
8 Fundido verde de entrada y salida
9 Fundido azul de entrada y salida
10 Fundido blanco de entrada y salida
Lista de modos dinámicos para RGB/CCT:
1 Salto RGB
2 RGB suave
3 Salto de 6 colores
4 6 colores suaves
5 Temperatura de color suave
6 Fundido de entrada y salida de RGB
7 Fundido rojo de entrada y salida
8 Fundido verde de entrada y salida
9 Fundido azul de entrada y salida
10 Fundido blanco de entrada y salida
Modelos de Mandos RF compatibles:
304CTRU4-RF6341
304CTR8-RF6344
304CTRT9-RF6345
Características:
Tensión de entrada 12-24VDC
Corriente de entrada máx: 15,5A
Tensión de salida 5 x (12-24)VDC
Corriente de salida 5CH,3A/CH
Potencia de salida 5 x (36-72)W
Tipo de salida: Tensión constante
Potencia: máx. 180W (a 12V) / 360W (a 24V)
Material: plástico / aluminio
Señal de entrada: Tuya APP + RF 2.4GHz
Alcance: 30m (espacio libre)
Escala de grises de regulación 4096 (2^12) niveles
Rango de atenuación 0 -100%.
Curva de regulación Logarítmica
Frecuencia PWM 1000Hz (por defecto)
Temperatura de funcionamiento Ta: -30 ºC ~ +55 ºC
Temperatura de la carcasa (máx.) T c: +85ºC
Grado de protección IP20
Dimensiones [LxAxA]: 115 x 38 x 21mm
Protección: Protección Polaridad inversa / Sobrecalentamiento Cortocircuito
Garantía: 3 Años.
