Luminaria LED EMERGENCIA Superficie Pared
Cartel LED de indicación de Emergencia para montaje en superficie de pared, con bateria integrada, con luz no permanente y libre de mantenimiento, brinda 3 horas de autonomía ante un corte de luz de forma autónoma.
Ahorro energético y protección, Ideal para nueva instalación o reemplazo de luminarias de emergencia convencionales en Comercios, Industria, Edificios, Escaleras, Oficinas, Hogares, Parkings,…y en cualquier espacio donde necesites iluminación ocasional durante un corte de luz.
Tiene una autonomía de 3Horas, está equipada con batería de Ni-Cd y la luz no es permanente solo se enciende en caso de corte de luz. Su Diodo LED nos indica el estado de conexión y la carga acumulada de la batería. Construida en policarbonato color blanco.
Diseño plano con 24 Diodos Led SMD2835 que aseguran una luminosidad perfecta desde cualquier ángulo de visión.

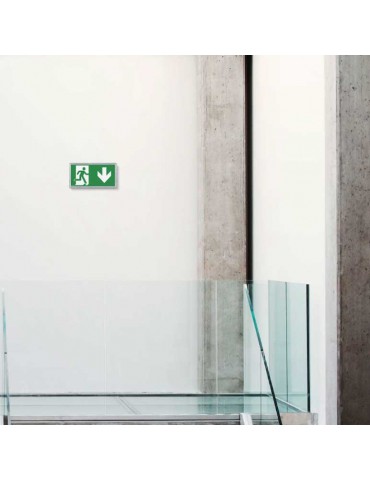

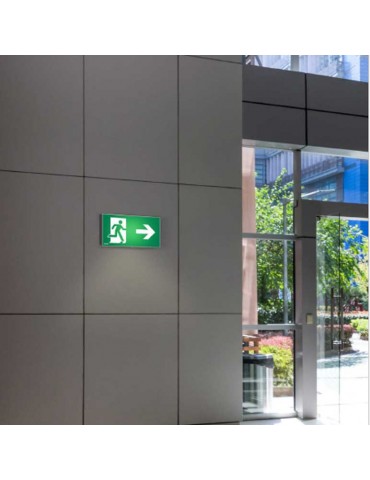

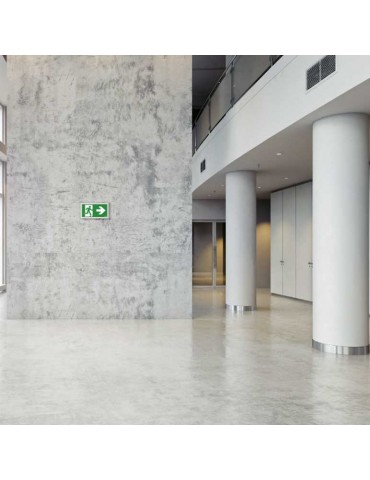

Mediante sus pictogramas incluidos se puede personalizar según la necesidad de indicación: Salida hacia arriba, salida hacia la izquierda, salida hacia la derecha ó acceso de salida (Exit).
La luz de emergencia Led de SUPERFICIE DE PARED brinda una luminosidad segura, con bajo consumo y con la potencia necesaria para espacios amplios.
La LED EMERGENCIA Superficie Pared posee luz piloto y botón de auto test, que señaliza la presencia de tensión y la recarga de batería.
**Personalizable con 4 modelos de Pictogramas diferentes (INCLUIDOS)
Señales incluidas y su significado según la directiva ISO 16069 de la UE:
Flecha arriba: seguir recto (indica el sentido de la marcha) seguir recto y atravesar una puerta si la señal está colocada encima de una puerta (indica el sentido de la marcha), subir (indica el cambio de piso)
Flecha derecha: seguir recto (indica el sentido de la marcha)
Flecha izquierda: seguir recto (indica el sentido de la marcha)

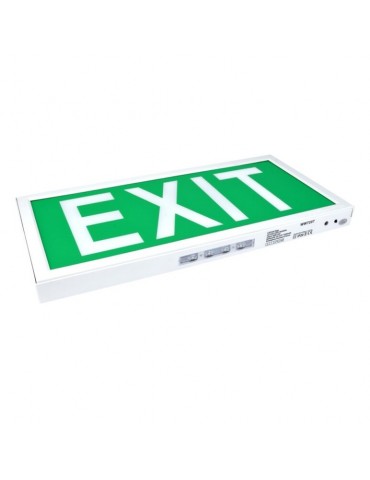

EXIT: salida
Ventajas y Características:
Protección contra descarga profunda.
Iluminación segura y versátil
3 Hs. de autonomía durante un corte de luz.
Resistente a golpes.
Temp. Funcionamiento: -30°C/+50°C
Cierre del producto a presión sin necesidad de herramientas
Instalación en superficie pared
Visualización aproximada una cara: 22-27 metros.
Señalética incluida.
Alimentación: 220-240V
Grado de protección: IP20
Potencia: 3W
Tipo de LED: Chip SMD2835 24 LED
Batería: 3,6v 1200mAh Ni-Cd
Temperatura de luz: 6000ºK
Indice de reproducción cromática (CRI): >80

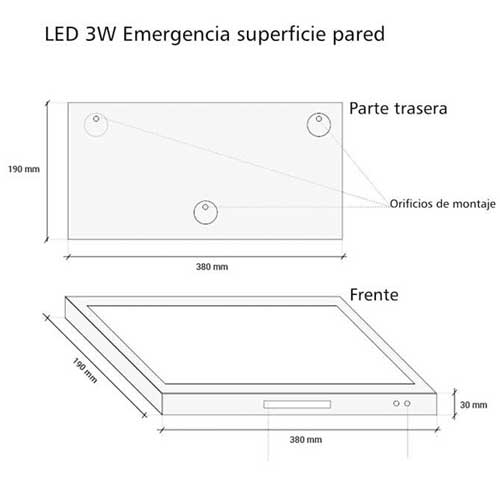

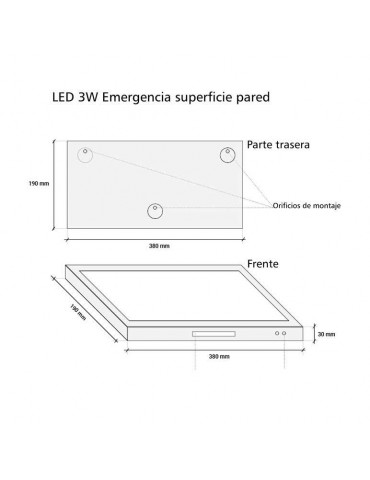

Dimensiones del producto: 380x190x30mm
Incluye cuatro pictogramas (salida de emergencia a la izquierda, salida de emergencia a la derecha, salida de emergencia en línea recta, EXIT)
***RÓTULOS INCLUIDOS
Caracteres incluidos y significado según la directiva de la UE ISO 16069
Instrucciones de montaje:
1.Desconecte la red eléctrica antes de conectarla. Desembale la luminaria y asegúrese,
de las herramientas para instalar la luminaria de forma segura y de acuerdo con las normas eléctricas aplicables.
Para instalar la luminaria.
2.Aflojar el tornillo del lado derecho.
3.Presionar el difusor.
Empuje el difusor hacia adelante desde la parte posterior (no más de 2 cm).
4.Seleccione el punto de entrada de cables central en el cuerpo de la luminaria y pase el cable de alimentación a través del prensa estopas para
para evitar dañar el cable.
5.Coloque y fije el cuerpo de la luminaria sobre una superficie de pared sólida adecuada.
(a) Perforar un agujero en la superficie a instalar.
(b) Colocar el taco.
(c) Atornillar y Fijar en su lugar.
6.Asegúrese de que la luminaria esté alimentada permanentemente con "L" (no conmutada). La luz de emergencia se puede encender a través de
se conmutan a través de la conexión "LS". Conecte el cable de red a la regleta de terminales montada en la placa de terminales, asegurándose de que la polaridad es correcta y de que la luminaria esté totalmente conectada a tierra.
Asegúrese de que todos los conductores estén completamente aislados.
7.Asegúrate de que las celdas de la batería y la tira de LEDs estén conectadas a la PCB.
8.Coloque por último el pictograma de forma que cubra completamente el acrílico.
9.Conecte la alimentación y compruebe el correcto funcionamiento de la luminaria.
